TD-C2預(yù)應(yīng)力管道壓漿劑

一、產(chǎn)品特點(diǎn)：

1.流動性好，初始流速小于17s,無收縮、自密實(shí)、強(qiáng)度高，不泌水、不分層。

2.耐久性好，系無機(jī)灌漿料，不存在老化，對鋼筋無銹蝕，耐久堅(jiān)固。

3.壓漿具有飽滿早強(qiáng)、微膨脹等特性。

4.產(chǎn)品具有高充盈性，可一次性壓漿施工，管道內(nèi)漿體密實(shí)無孔隙。

5.預(yù)應(yīng)力鋼筋不銹蝕，與混凝土粘結(jié)牢固、防銹阻銹、低堿無氯、粘接度高。

6.使用方便，拓達(dá)TD-C2管道壓漿劑以8~12% 摻入普通水泥拌制成微膨脹壓漿材料即可使用。推薦摻量10%。

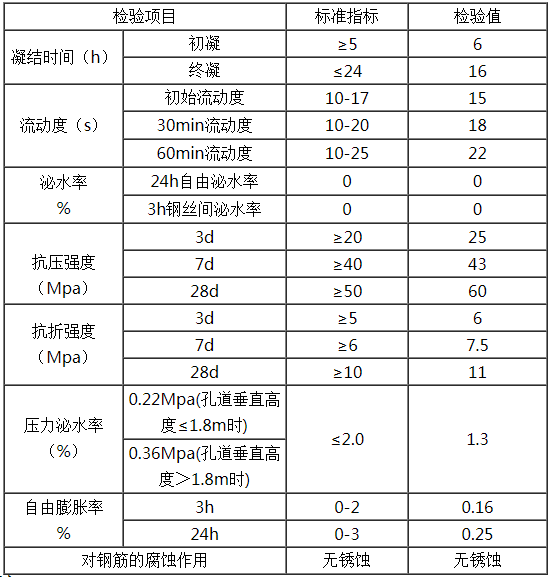

二、技術(shù)指標(biāo)：

三、使用方法：

1、預(yù)應(yīng)力筋的制作，錨具、夾具等的安裝，預(yù)應(yīng)力的施加，壓漿等應(yīng)滿足設(shè)計(jì)要求，符合客運(yùn)專線預(yù)應(yīng)力混凝土預(yù)制梁暫行技術(shù)條件的規(guī)定。

2.拌制預(yù)應(yīng)力管道壓漿劑水泥漿的參考水灰比,建議0.26-0.28，實(shí)際水灰比需據(jù)試驗(yàn)確定。在攪拌機(jī)中加入實(shí)際拌合水的80%-90% ，開動攪拌機(jī)，均勻加入全部管道壓漿劑，邊加入邊攪拌，然后均勻加入全部水泥。全部粉料加入慢速攪拌2min，然后快速攪拌1min,加入剩下的10%-20%的拌合水，繼續(xù)攪拌1min。

3.水泥漿自攪拌至壓入孔道的延續(xù)時(shí)間，視氣溫情況而定，一般在30-45min范圍內(nèi)。

4.漿料在使用前和壓注過程中應(yīng)連續(xù)攪拌。

四、注意事項(xiàng)

1.壓漿時(shí)漿體溫度應(yīng)保持在5℃-30℃之間，否則應(yīng)采取措施滿足條件。

2.預(yù)應(yīng)力管道壓漿劑、水稱量準(zhǔn)確，并嚴(yán)格按確定的水灰比加水，不得隨意調(diào)整加水量。

五、包裝及貯存

1.本產(chǎn)品為塑料編織袋（加內(nèi)襯）包裝，凈重25公斤/袋。

2.須貯存于干燥通風(fēng)的室內(nèi)。

3.保質(zhì)期半年。
